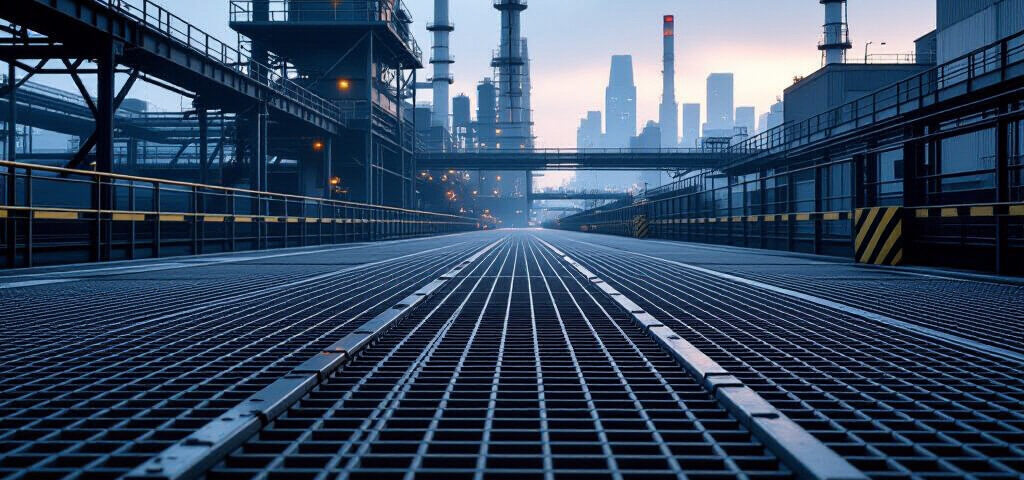

Что представляет собой решетчатый настил
Решетчатый настил — это несущая решетчатая конструкция из металлических полос, которая пропускает воду, воздух и часть светового потока через поверхность. За счет открытой структуры он применяется там, где требуется проход людей, отвод жидкости и снижение скопления грязи. Материал основы обычно подбирают с учетом нагрузки и среды эксплуатации: углеродистая сталь, нержавеющая сталь или сталь с цинковым защитным слоем.
Подробные сведения о конструкции и вариантах применения размещены здесь: https://jurnalstroy.ru/kak-vybrat-reshetchatyj-nastil-dlya-promyshlennogo-obekta-i-gorodskoj-infrastruktury.html. В основе изделия обычно находятся несущие полосы, которые воспринимают нагрузку, и связующие элементы, фиксирующие их в заданном шаге. От высоты, толщины и расположения полос зависит жесткость, а от размера ячейки — удобство перемещения и способность поверхности пропускать воду.
Конструкция и основные элементы
Несущая полоса принимает основную эксплуатационную нагрузку, поэтому ее сечение и шаг установки определяют расчетную прочность настила. Связующие полосы формируют ячейки и удерживают геометрию поверхности. Для проходов с постоянным движением людей применяют меньший шаг ячеек, чтобы снизить риск застревания каблука, инструмента или мелких предметов.
Открытая структура полезна в зонах, где требуется вентиляция и дренаж. Через ячейки проходит вода, а снег и загрязнения не задерживаются на поверхности в той же степени, что на сплошном листе. Это упрощает эксплуатацию на участках, где есть конденсат, осадки или технологические стоки.
Принцип работы поверхности с ячейками
Ячейка влияет одновременно на безопасность и функциональность. Крупный проем ускоряет водоотвод и снижает массу конструкции, но может быть менее удобен для пешеходных зон. Более частая решетка уменьшает проваливание мелких предметов и делает ходьбу устойчивее, однако уменьшает пропускную способность для мусора и воды.
При влажности и перепадах температуры решетчатая поверхность работает как дренирующий настил: вода не задерживается в сплошных лужах, а наледь образуется медленнее при хорошем отводе влаги. Для участков с реагентами и промышленными испарениями значимы коррозионная стойкость материала и состояние защитного покрытия.
Где используют решетчатый настил
Промышленные площадки, переходы и технологические зоны
В промышленной среде настил используют на переходных мостиках, обслуживающих площадках, лестничных сходах, вокруг оборудования и в зонах доступа к коммуникациям. Здесь важны жесткость, устойчивость к локальным нагрузкам и сохранение сцепления обуви с поверхностью. Для проходов с тележками, инструментом или оборудованием учитывают не только общую нагрузку, но и точечное давление на отдельные участки.
При наличии вибрации или температурных деформаций настил закрепляют к опорам так, чтобы исключить смещение и ударные нагрузки в узлах крепления. Это уменьшает вероятность расшатывания и преждевременного износа соединений.
Элементы городской инфраструктуры и участки с водоотводом
В инфраструктурных объектах настил применяют на пешеходных проходах, трапах, технических коридорах, дренажных участках и местах, где нужно пропускать воду к водоотводным каналам. Открытая поверхность помогает снижать скопление влаги и уменьшает риск наледи на переходах, особенно при частом намокании.
В таких зонах значимы противоскользящие свойства: рельефная поверхность или специальная обработка полос повышают сцепление и снижают вероятность падения на мокром участке. Для открытых пространств также учитывают воздействие осадков, соли и перепадов температуры.
Как выбирать настил по условиям эксплуатации
Нагрузка, шаг ячеек и требования к жесткости
Выбор начинают с типа нагрузки: пешеходной, транспортной, локальной или динамической. Для пешеходных зон достаточно одной схемы несущих полос, для участков с перемещением техники требуется повышенная жесткость и уменьшенный прогиб. Чем выше ожидаемая нагрузка, тем значимее высота профиля, толщина металла и схема опирания.
Шаг ячеек подбирают с учетом безопасности, дренажа и удобства ходьбы. Для проходов с регулярным перемещением людей обычно применяют более мелкую сетку, а для технических зон — более открытую, если требуется быстрый проход воды и мусора.
Материал, покрытие и стойкость к коррозии
Углеродистая сталь подходит для обычных условий, но в сырой среде без защиты быстрее подвержена коррозии. Оцинкованная поверхность увеличивает стойкость к влаге и атмосферному воздействию за счет барьерного слоя. Нержавеющая сталь используют там, где присутствуют реагенты, промышленные испарения или длительное увлажнение.
Защитное покрытие влияет на срок службы и частоту обслуживания. При повреждении слоя металл на кромках и в местах реза начинает корродировать быстрее, поэтому важны обработка торцов и контроль состояния поверхности после монтажа.
Что влияет на безопасность и срок службы
Противоскольжение, крепеж и устойчивость к вибрации
Безопасность зависит от сцепления подошвы с поверхностью, качества крепежа и жесткости опор. Противоскользящие элементы уменьшают риск срыва ноги на мокром или обледенелом участке. Крепежные элементы фиксируют настил к основанию и компенсируют вибрацию, которая при длительном воздействии ослабляет соединения.
Если крепление выполнено с зазорами или без учета температурного расширения, появляются смещения, дребезг, локальный износ и деформация кромок. Это особенно заметно на участках с регулярными динамическими нагрузками.
Осмотр, очистка и признаки износа
Техническое обслуживание включает осмотр креплений, очистку ячеек и проверку поверхности на деформации. Загрязнение ячеек снижает водоотвод и может удерживать влагу, а скопление реагентов ускоряет коррозию. При осмотре проверяют трещины, выгибание полос, ослабление хомутов и следы ржавчины в местах контакта с опорами.
К признакам износа относят неравномерный прогиб, потерю геометрии ячеек, истирание рельефа противоскольжения и разрушение защитного покрытия. Раннее выявление таких изменений помогает сохранить работоспособность настила в зонах, где важны проход воды, вентиляция и устойчивость поверхности.
