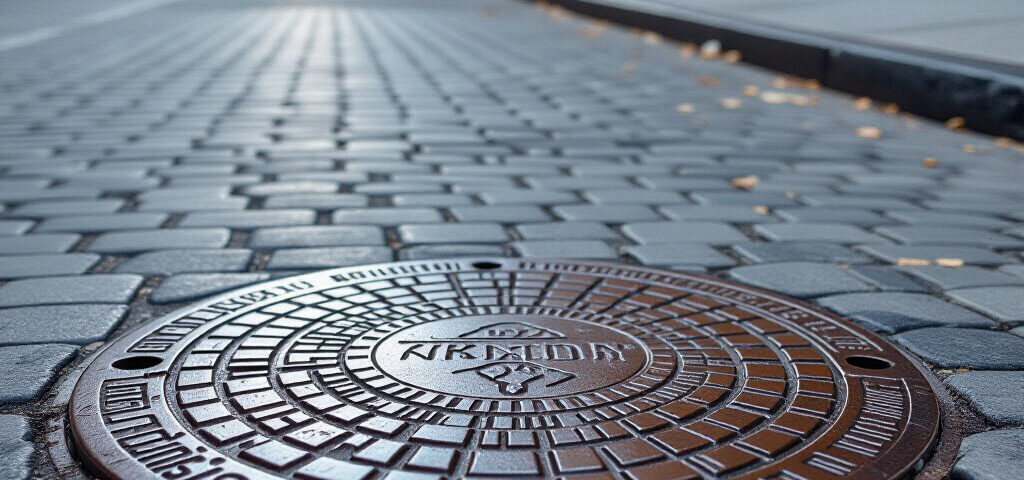

Что представляет собой чугунный люк и из каких элементов он состоит
Чугунный люк перекрывает доступ к подземному колодцу, где размещаются водопроводные, канализационные, кабельные и другие инженерные сети. Его основа состоит из двух частей: рамы, которая закрепляется в проеме, и крышки, закрывающей отверстие. Для люков такого типа применяют серый или высокопрочный чугун, поскольку этот материал выдерживает многократные нагрузки и сохраняет форму при длительной эксплуатации.
На практике конструкция может включать посадочное кольцо, уплотнительные элементы, отверстия для подъема крышки и рельеф на верхней поверхности. Подробные сведения о разновидностях и назначении можно найти в материале https://stavimsteni.ru/lyuki-chugunnye-preimushhestva-vidy-i-klassifikacziya.html, где рассматриваются типовые решения для разных зон установки.
Рама, крышка и посадочное место
Рама люка распределяет нагрузку от покрытия и транспорта на окружающее основание, поэтому от точности ее посадки зависит устойчивость всей конструкции. Крышка люка закрывает проем колодца и удерживается в посадочном месте за счет формы борта и опорной кромки. Если геометрия нарушена, между элементами появляются зазоры, а крышка начинает смещаться при проезде колес или при ударной нагрузке.
В некоторых моделях крышка снабжается рельефом против скольжения, а также запорным механизмом или скрытыми элементами фиксации. Такие решения уменьшают риск случайного сдвига и затрудняют несанкционированное открытие.
Как люк защищает подземные коммуникации
Люк выполняет сразу несколько функций: закрывает колодец, ограничивает доступ посторонних и распределяет внешнее давление. При наличии плотной посадки он защищает внутренние элементы от попадания мусора, осадков и крупного механического воздействия. Для сетей, где находятся кабели, вода или канализационные соединения, это снижает вероятность повреждений и засоров.
Преимущества и ограничения чугунных люков
Прочность, износостойкость и устойчивость к нагрузкам
Чугун отличается высокой прочностью на сжатие и хорошей износостойкостью. Это делает его подходящим для мест, где люк регулярно испытывает давление от пешеходов и транспорта. При толщине крышки и массы изделия, рассчитанных под нужный класс нагрузки, люк меньше деформируется и дольше сохраняет посадку.
Для проезжей части чаще применяют модели с усиленной рамой и крышкой, поскольку они лучше переносят динамические удары от колес. Для тротуаров используют менее тяжелые изделия, если расчетная нагрузка ниже.
Масса, коррозия и другие слабые стороны
Существенный недостаток чугуна — большая масса. Из-за этого монтаж и обслуживание требуют аккуратного обращения, а замена может быть затруднена без подъемного оборудования. Еще один риск связан с коррозией: при повреждении защитного покрытия металл быстрее разрушается под действием влаги и реагентов.
К слабым сторонам относят и хрупкость при ударе в сравнении с рядом сталей. При неправильной установке возможны перекос, трещины по краю рамы, разрушение опорной зоны и ускоренный износ покрытия вокруг люка.
Виды чугунных люков по назначению
Люки для проезжей части, тротуаров и технических зон
По месту установки различают люки для проезжей части, пешеходных зон и технических площадок. Магистральный люк рассчитан на повышенные транспортные нагрузки и имеет усиленную конструкцию. Для тротуаров важны устойчивость к нагрузке от пешеходов и безопасность поверхности, поэтому здесь часто используют крышки с противоскользящим рисунком. В технических зонах допускаются модели с иными параметрами массы и класса нагрузки, если на них не воздействует транспорт.
Особенности крышек для разных типов колодцев
Крышки различаются по форме и назначению. Для канализационных колодцев важна плотная посадка и защита от запахов и загрязнений. Для кабельных сетей значение имеет удобство доступа к оборудованию и возможность фиксации. Для водопроводных камер применяют варианты, которые уменьшают риск попадания посторонних предметов и обеспечивают стабильное закрытие проема.
Классификация по нагрузке и маркировке
Основные классы нагрузки и их смысл
Класс нагрузки определяет, где можно устанавливать люк и какие усилия он должен выдерживать. В нормативной практике используются обозначения от легких до тяжелых классов. Для пешеходных зон подходят меньшие значения, для дворов и парковок — средние, для дорог и зон движения грузового транспорта — более высокие. Чем выше класс, тем массивнее обычно крышка и рама.
Смысл такой классификации связан не только с прочностью чугуна, но и с толщиной стенок, формой опор и способом распределения давления. Ошибка в выборе класса приводит к быстрому проседанию люка и разрушению покрытия вокруг него.
Как читать обозначения на крышке и раме
Маркировка показывает назначение и допустимую нагрузку. На изделии обычно указывают буквенное обозначение типа сети, класс нагрузки и иногда сведения о конструкции. По этим данным можно понять, для какого колодца предназначен люк и допускается ли его установка на участке с движением транспорта.
Если маркировка не совпадает с условиями эксплуатации, возрастает риск деформации, люфт крышки и преждевременное разрушение опорной зоны. По этой причине обозначения на крышке и раме рассматривают вместе, а не отдельно.
На что влияет установка и обслуживание
Ошибки монтажа и их последствия
Неправильная установка нарушает передачу нагрузки от дорожного покрытия к основанию. Если рама посажена с перекосом или без достаточной опоры, крышка начинает стучать, смещаться и быстрее изнашивать кромки. При слабом основании возможны просадки, трещины асфальта и попадание воды в зазор между элементами.
Защита от вскрытия и продление срока службы
Для снижения риска несанкционированного доступа используют антивандальные элементы: скрытые фиксаторы, запорные узлы, утопленные посадки и специальные формы крышек. От коррозии помогает заводское покрытие и регулярная очистка от влаги и загрязнений. Срок службы также зависит от состояния рамы, качества опорной зоны и своевременного осмотра поверхности на предмет сколов, трещин и следов смещения.
